工厂能耗数据监测难，西家工业边缘App很简单！

Hi, 大家好！在上一期，小方给大家介绍了西门子工业边缘app：Performance Insight，大家对于这个生产智能分析小助手，是否有更深的认识呢？

还没来得及仔细阅读的同学，可以戳这个链接补课哦！工业边缘能干啥？生产智能分析助手来帮您！

其实啊，在上一期的介绍中，我们还提到了一个app：Energy Manager，它的中文，翻译过来顾名思义就是：能源管理小助手。工控打工人，尤其是一些能源部门、设备部门和生产部门的朋友们，可能都会遇到工厂能耗数据监测和展示难的问题。同时，在双碳目标和各类政策的驱动下，越来越多的工厂面临着节能减排和降本增效的需求。

为了满足工厂能耗数据监测和数据可视化的需求，西门子工业边缘推出了Energy Manager这一款app.

Energy Manager，这一款工业边缘app，可以支持能源消耗数据及指标的声明定义与可视化展示，是设备-产线-车间多级能源结构优化的辅助工具。其实这款app有以下不同的应用场景。

应用场景

流程与功能

针对前述业务场景，我们在使用Energy Manager对能源消耗数据进行可视化展示时，相关操作分为参数声明和图表创建两步。

01参数声明

1）变量声明与信息推送

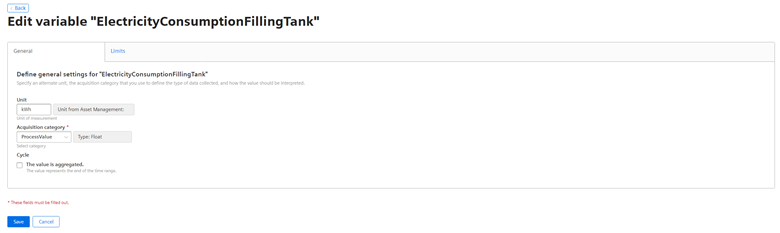

• 变量声明：调用IE Databus采集到的变量，根据变量含义和数据可视化展示需求，对变量进行进一步声明，可以将变量声明为实时值、能源值、流程值、状态值等多种变量类型；




• 信息推送：根据实际需求，对变量值的变化设置预警、报警阈值范围，并启用推送通知，该部分通知信息会自动推送到Notifier中。

2）KPI声明、调用与信息推送

• KPI声明：使用集成公式编辑器，定义、创建KPI，公式算法包含加减乘除基础算法，公式元素包含常量与变量，KPI公式之间可以互相嵌套使用；

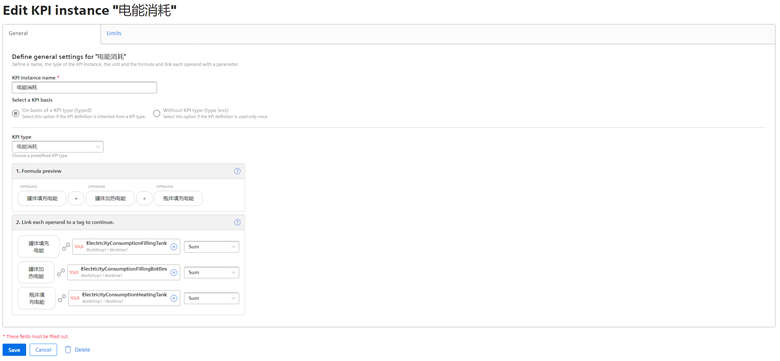

• KPI调用：根据实际需求，调用创建好的KPI公式，将KPI公式内的元素与实际变量进行绑定，使该KPI计算公式能够输出实际的KPI结果，用于后续的图表展示；

• 信息推送：和实际变量一样，被实例调用的KPI结果也可以设定预警、报警信息提示，该部分通知信息会自动推送到Notifier中。

3）能源类型声明

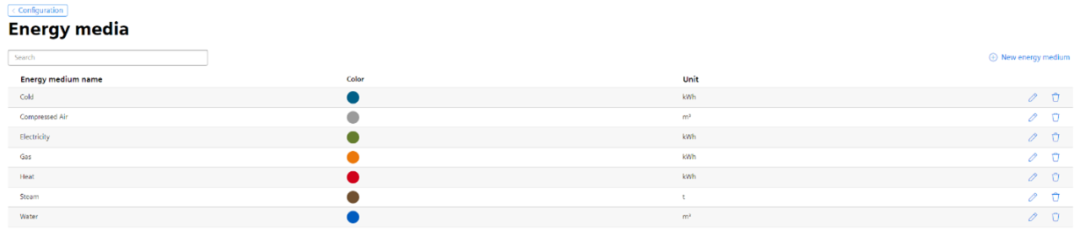

• 能源类型声明：创建能源类型，定义能源展示图例、单位等信息，以便后续创建图表时可以被准确调用。

02图表创建

1）能源类图表创建

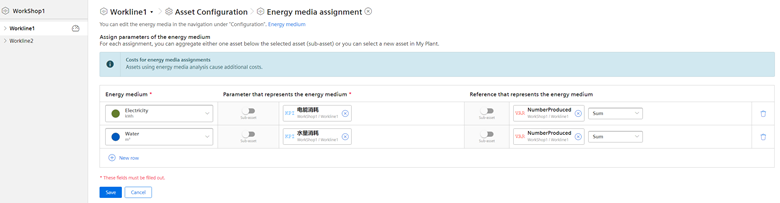

• 能耗变量、KPI结果绑定：以产线1为例，将电能和水量损耗与对应的KPI结果或变量进行绑定；为了便于计算单位产品的能源损耗，也可以将产品生产总数添加到能耗参数绑定中；

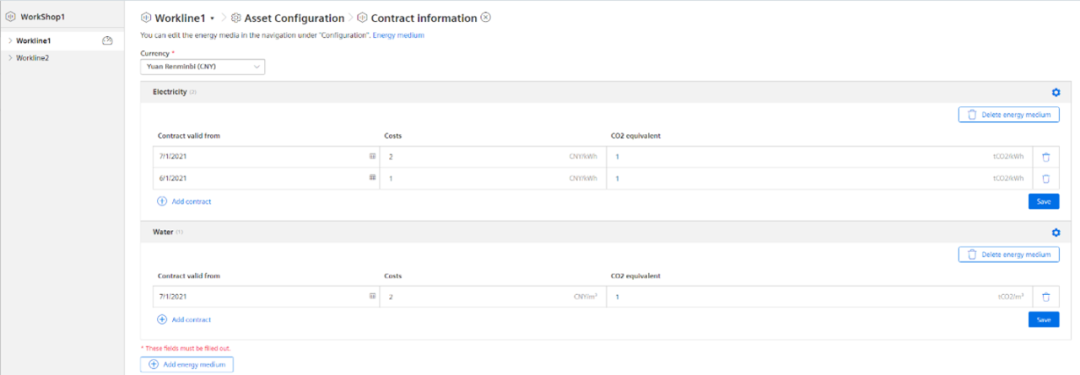

• 能耗成本、碳排放量参数绑定：以产线1为例，将电能和水量损耗所产生的成本消耗和碳排放量进行关联，相关参数支持分阶段设定，以便细化、精确计算相关结果；

• 结果继承：能耗结果支持子父级继承，对于本项目来说，车间的能源消耗无需进行能耗参数绑定，可以直接将两条产线的能耗纳入自身能耗结果中（给用户方便快捷的操作体验感）

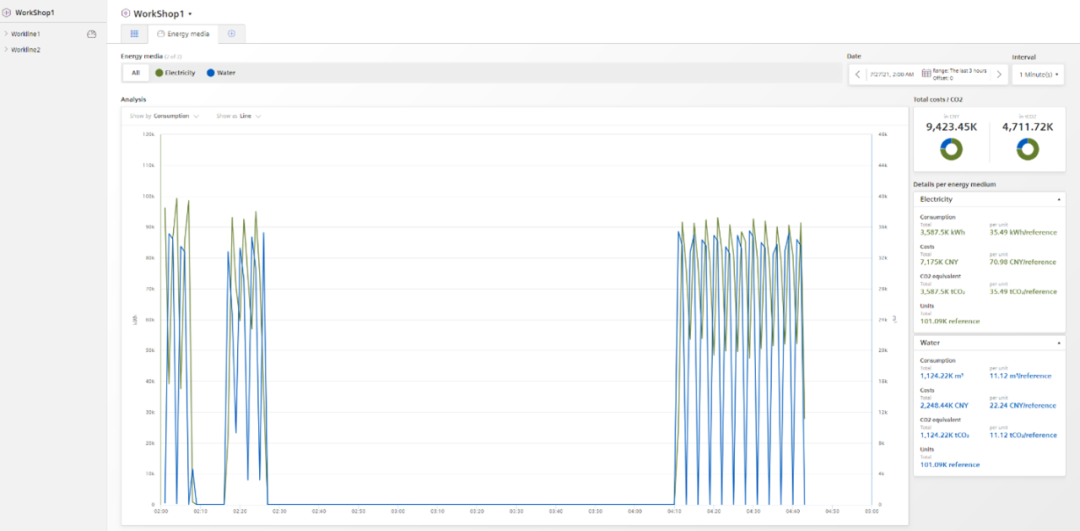

• 图表展示：以车间1为例，当我们将前述参数全部配置好以后，相关能耗图表会自动生成，图表展示、查询方式多样化，主要分为以下3种：

1. 支持各类能耗数据的综合对比展示和独立展示；

2. 支持能耗、成本、碳排放量数据的总体结果展示和以产品为单位的结果展示；

3. 支持曲线图、柱状图、饼状图和分析图展示，查询时间段可根据用户需求灵活配置。

2）其他类型图表创建

• 图表选择：除了标准的能源类型图表，该应用程序目前还支持曲线图、实时值、甘特图、仪表图、饼状图、热力图、Sankey图和时长统计图等多种图表，用户可根据实际需求选择合适的图表；

• 图表创建：所有图表都可经过步进式、图形化的操作完成配置，简单快捷；

• 图表展示：以产线1为例，我使用应用程序自带的标准图表，自定义创建了两个看板界面，如下图所示，分别展示了能耗和生产状态方面的实时信息；所有图表均支持点击进入，查看更加详细的分析结果（各类数据看板界面快速生成）

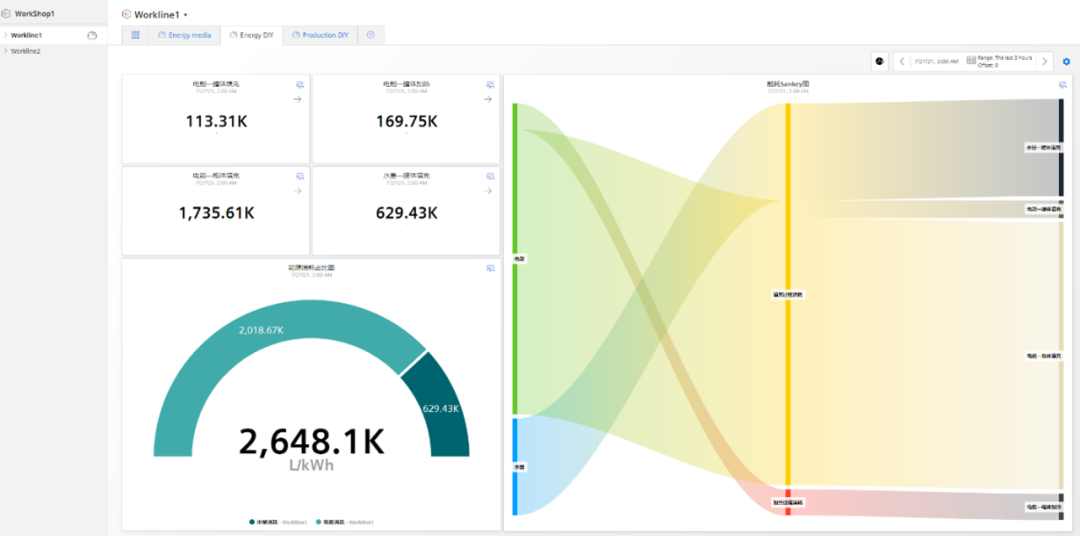

能耗信息DIY看板界面

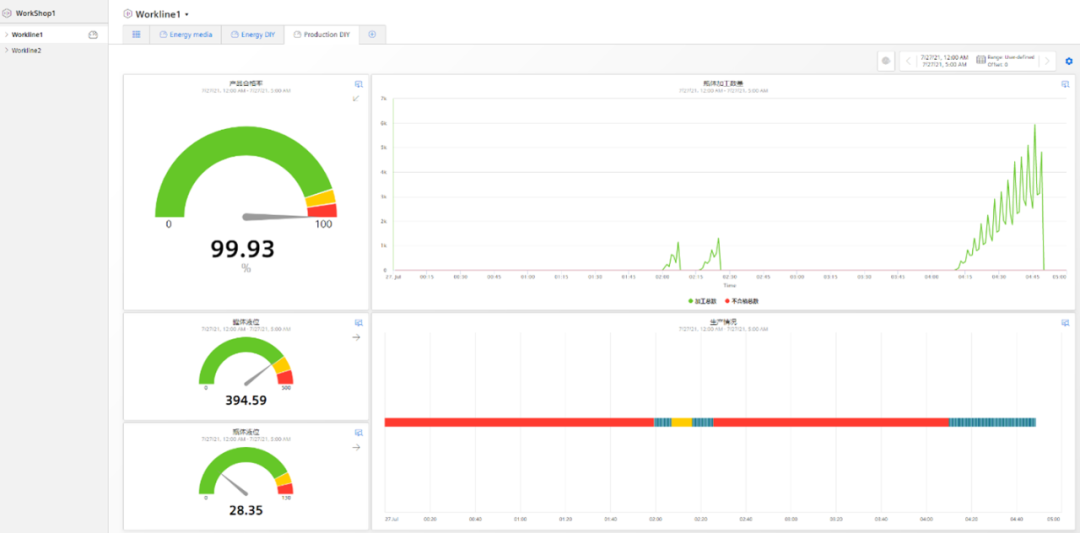

生产信息DIY看板界面

优势

• 简洁—在公式编辑器、标准化图表、步进式配置等一系列简洁的操作流程下，用户可以轻松快速地创建仪表盘，完成能源数据的可视化展示与分析




• 透明—能源消耗、能源成本和二氧化碳排放数据在该应用程序中实现了紧密关联与对比分析，使得所有的能耗数据变得更加清晰透明




• 灵活—所有仪表盘和布局可根据用户需求，进行快速修改、调整，以适应不同阶段的分析需求




• 实时—所有关键报警信息可推送至Notifier，使用户可以通过Web界面或手机APP实时接收到关键信息




• 便捷—所有配置工作可以与现场生产工作相隔离，在不影响实际生产的情况下，快速、安全的实现应用部署与功能扩展

看完这篇app介绍，各位工控人有木有种草energy manager呢？如果大家对这个app感兴趣，也可以戳本文开头的小视频介绍哦！

更多问题，也可以扫码联系：小方同学，加入西门子工业边缘社群哦！
