解读 | 工业互联网标识编码标准化支撑集装箱供应链数字化

2020/10/10 10:03:54 人评论 次浏览 来源:工业互联网标识智库 分类:新闻


集装箱编码标准化的背景和需求

集装箱作为全球货物运输与流转的标准化载运工具,是全球应用最广泛、最标准化的、每天都在国际跨境流动的“包裹”,全球货物的80%是通过集装箱运输完成。目前集装箱全球保有量约3600万只,年集装箱港口的吞吐量约6亿箱次,贸易量超过1.91亿箱次,全球年集装箱吞吐量7.3776亿次/TEU,一年的国际贸易额将近30万亿美元(190万亿人民币)。

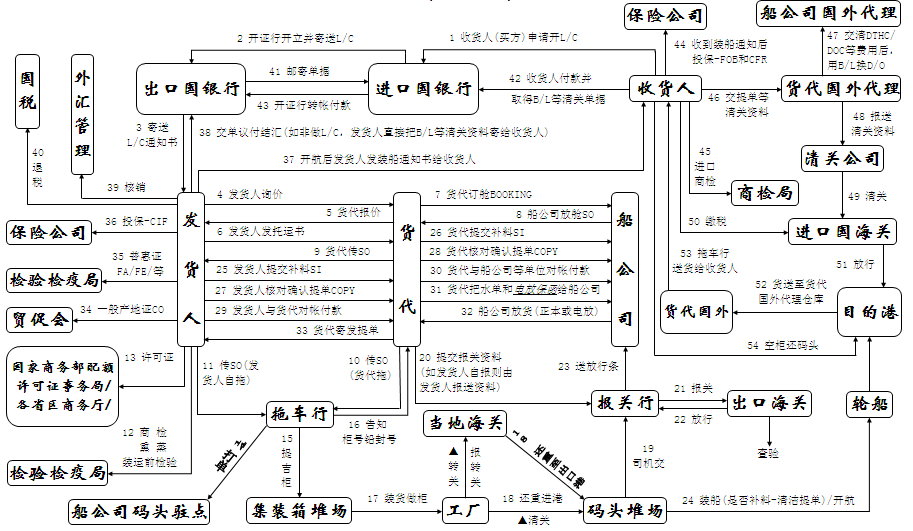

集装箱物流供应链存在典型的开环供应链应用特征,即集装箱的所有权、经营权、使用权是各自分离的。集装箱销售给租箱公司和船公司后,这些集装箱用于进出口商装载货物,装载货物后的集装箱又交由物流商进行运输,同时集装箱涉及到跨境运输时又需要报关和进出口检验检疫等政府审批和监管。集装箱在不同的国家、不同的公司、不同性质的企业之间传递和流转。一个集装箱从提箱开始,到装载货物完成出口,需要经过7大类、50多家不同身份、不同性质的企业和政府监管机构进行操作、作业和处理。图1 集装箱作业流程图一般的集装箱跨境运输出口涉及50多个大流程,所涉环节包括如下7类企业和机构,如下表1所示:表1 集装箱作业过程涉及的企业和机构

序号

类别

企业和机构

1

集装箱供应方

船公司、租箱方

2

货主方

发货方、收货方

3

运力提供方

拖车公司、船公司、铁路运输公司、水路驳船公司

4

货柜管理方

港口码头、堆场、货运站

5

物流服务企业

货代公司、船代公司、报关、报验、理货公司

6

金融服务企业

银行、保险、融资、租赁、支付、结算公司

7

国家监管部门

海关、商检、边检、安检、检验、检疫

目前,集装箱物流供应链运作中面临的主要问题:一是自装箱自动识别问题。集装箱在长期物流供应链运营中形成了国际统一的箱号,但在大多作业环节仍然依靠人工识读,手工抄录,虽然少数固定场所安装了OCR自动识别系统,但应用受限;二是位置追踪问题。集装箱作为货物的装载单元,货物相关方迫切希望实时了解货物位置;三是集装箱在进出口报关时的单证实时传递与交互等问题,货代或报关企业需要高效率的进行单证传递与交互、以及有随时掌握报关状态、单证的自助查询和管理等方面的需求。集装箱二维码提供了全供应链自动识别的有效手段,通过集装箱二维码的自动识别和集装箱智能终端的实时定位功能,解决了位置追踪的技术瓶颈。基于统一的集装箱工业互联网标识编码标准建立起集装箱行业工业互联网标识解析体系,打通集装箱相关方信息孤岛,实现集装箱全供应链下基本信息的互联互通、数据交互与信息共享,进而解决集装箱关联的贸易单证实时传递与交互付与结算等问题,建立可信的物流供应链。

集装箱工业互联网标识编码标准

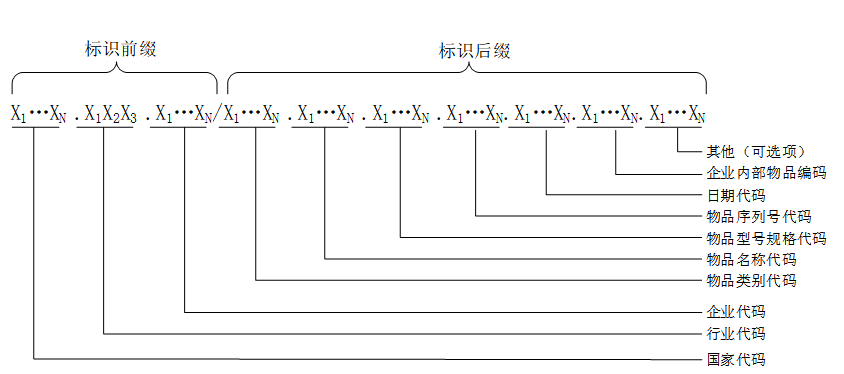

《工业互联网标识解析 集装箱 标识编码规则》标准属于工业互联网标识解标准体系下 “编码与存储”子类别,是工业互联网标识编码规范系列标准之一。该标准于2019年8月22日在联盟组织的第十一次工作组全会技术与标准组会议上通过立项,后经标准起草组多次研讨,以及工业互联网联盟组织的广泛征集意见和专家审查,现已正式对外发布。标准的起草单位包括深圳中集智能科技有限公司、深圳市标准技术研究院、中国信息通信研究院、交通运输部水运科学研究院等企业和科研事业单位。标准的使用对象包括集装箱制造企业和集装箱物流供应链企业(包括租箱公司、船公司、多式联运公司、进出口商、货主等)。《工业互联网标识解析 集装箱 标识编码规则》标准规定了集装箱行业工业互联网标识编码的组成、编码结构、各部分的编码规则以及对应代码表。标准适用于集装箱行业工业互联网标识编码体系建设以及标识对象信息的处理与交换。编码结构由标识前缀和标识后缀两部分组成,前缀与后缀之间以 “/”分隔。其中标识前缀由国家代码、行业代码、企业代码组成,用于唯一标识企业主体;标识后缀由物品类别代码、物品名称代码、物品型号规格代码、物品序列号代码、日期代码、企业内部物品编码和其他项组成,其他项为可选,用于唯一识别标识对象。图2 集装箱行业标识编码结构标识前缀由国家代码、行业代码、企业代码组成,以“.”分隔。国家代码需遵从标识体系和标识注册管理机构相关要求;行业代码为3位字符型数据,用于唯一标识制造业门类;企业代码由不超过20位的字符型数据组成,用于唯一标识工业互联网运营单元。标识后缀由7部分组成:(1)物品类别代码,用于标识对象的类别,长度不超过3位,包括公司产品类、产品配件类、生产物料类、生产设备类、办公设备类等;企业可根据需要,在上述各自大的物品类别下直接细化形成新的物品类别代码;(2)物品名称代码,用于标识对象的名称,长度不超过5外,如集装箱产品类的物品名称包括通用集装箱、房屋箱、电信箱、托盘箱以及非标准箱等;(3)物品型号规格代码,是指能反映标识对象的性质、性能、品质的指标,包括尺寸、规格、特征等,长度不超过4位;(4)物品序列号代码,是指根据物资属性生成的顺序代码,通用集装箱产品的序列号代码可用集装箱箱号表示;(5)日期代码,由8位数字组成,可以为生产日期、下线日期或入库日期等;(6)企业内部物品编码,包括入库编号、制造序列号等,长度不超过16位,编码规则可自定义;(7)其他项,为可选项,企业认为其他能反映工业互联网集装箱行业中标识编码对象的特征和唯一性的标识可以放在此项,编码规则可自定义。通用集装箱产品的标识后缀结构示例如下:PRD. CONT. 22G1. ABZU0012343. 20200615. ABCD22G120123456。每段释义如下表2所示:表2 通用集装箱产品的标识后缀结构释义

序号

代码

释义

1

PRD

公司产品类

2

CONT

通用集装箱

3

22G1

尺寸箱型,22表示箱长为6058 mm,箱宽为2438 mm,箱高为2591 mm,G1表示带有透气孔的通用集装箱

4

ABZU0012343

集装箱箱号,制定规则采用GB/T 1836-2017标准

5

20200615

下线日期为2020年6月15日

6

ABCD22G120123456

集装箱生产序列号,制定规则采用GB/T 33574-2017标准

基于编码规范的二级节点建设和应用

在工信部的大力支持下,深圳中集智能科技有限公司联合中国信息通信研究院、深圳市标准技术研究院、交通部水运科学研究院等单位,建设工业互联网标识解析集装箱行业二级节点,打造“箱知云”“箱查查”等典型应用,服务于集装箱全球供应链。集装箱二维码和“箱查查”系统,解决了集装箱标识的自动识别问题和集装箱标识在开环集装箱供应链环境下的公共数据交互问题,箱查查系统(应用端)与集装箱行业工业互联网标识解析系统(箱知云)实现数据的对接与交互。图3 箱查查系统与箱知云的对接与交互

01

应用场景一:成品箱物流管理

集装箱制造厂家在集装箱成品下线前,通过“箱查查”系统登记注册集装箱产品信息,并生成和打印集装箱二维码标签,在集装箱产品下线时贴上二维码标识,同时由“箱查查”系统将集装箱产品数据同步备案到集装箱二级节点和国家顶级节点。这样,在集装箱的入库、成品查验、交付、发货运输等操作时都可以扫描集装箱的二维码,并通过“集装箱工业互联网标识解析云服务平台”查询下载该产品的相关信息,并上传相关操作记录信息。同样地,后续环节的用户也可根据集装箱标识编码,上传与下载该集装箱产品的数据与信息,如此,便可实现集装箱数据的全流程共享。图4 应用场景一:成品箱物流管理

02

应用场景二:“一带一路”集装箱多式联运

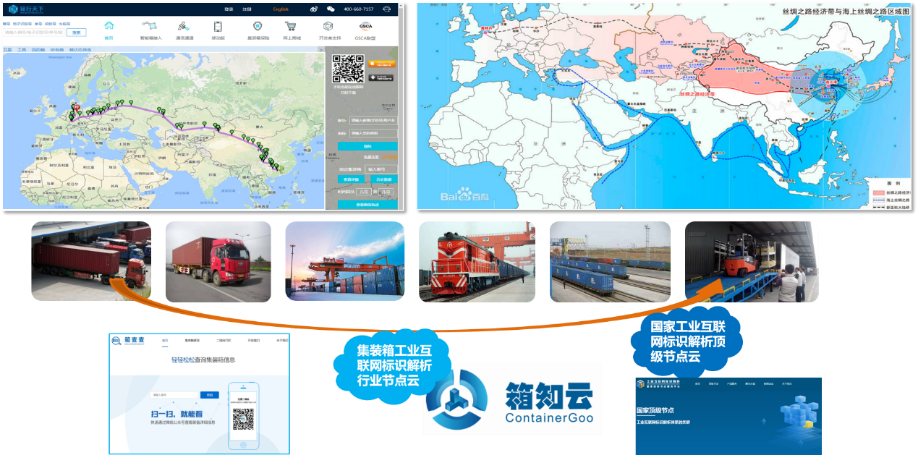

集装箱国际多式联运是指通过整合海运,陆运,空运,铁运等运输资源,优化物流供应链管理,实现物流多式联运时间效率与成本的最佳组合。通过集装箱的工业互联网标识解析服务,实现“一带一路”集装箱多式联运供应链应用——中欧班列集装箱的定位追踪与管理。具体来说,对于中欧班列中运输的重要或贵重的物品,系统会通过集装箱二级节点标识和集装箱智能终端设备(电子锁、电子箱封等)对中欧班列中运输的物品和集装箱本身进行位置、状态监控,以便实现全程的实时可视化和可追溯管理。基于工业互联网的标识解析系统,为集装箱联网、集装箱智能监控联网提供了可能性,为“一带一路”集装箱多式联运供应链应用提供了技术支撑。图5 应用场景二:“一带一路”集装箱多式联运

03

应用场景三:集装箱共享共用

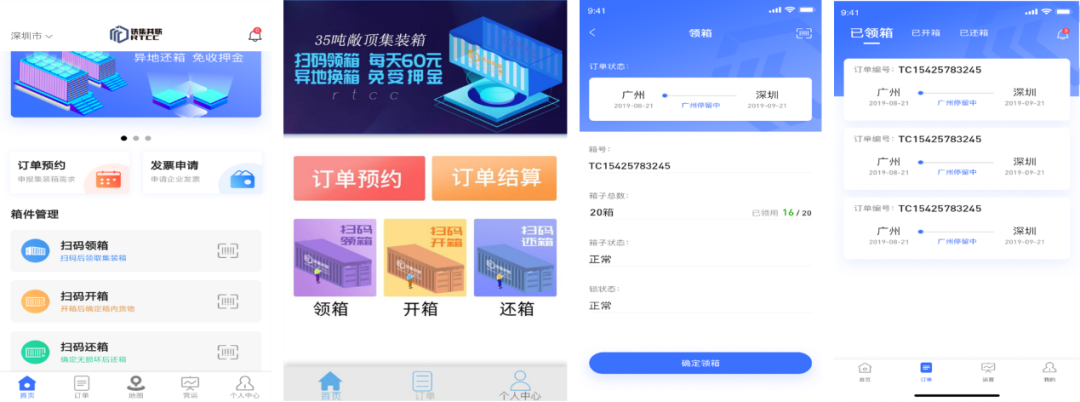

共享集装箱平台可为企业用户提供集装箱短期租赁服务,实现用户业务管理的透明化、流程化,以及为客户运营管理水平提高效率。共享集装箱平台主要功能包含:(1)提供集装箱的扫码领箱、扫码开箱、扫描还箱、集装箱租赁异地还箱等功能;(2)提供集装箱的现场设备操作管理和现场设备维护的管理。例如:通过手机蓝牙控制集装箱电子锁开关、给集装箱定位器硬件终端发送操作指令等;(3)为用户业务开展、平台运营管理和硬件设备监管提供可视化的管理工具。图6 应用场景三:集装箱共享共用通过“共享集装箱平台”即可扫码用箱,将极大提高集装箱的跨行业通用及可循环使用效率。当共享集装箱形成规模之后,其规模化空箱集结点建设与运营,还箱点的智慧布局、空箱的智慧调配等一系列进程,将从根本上提高我国集装箱多式联运的跨越式发展。

除上述三大典型应用外,集装箱行业二级节点正在逐步推进集装箱供应链全流程各环节应用,以及集装箱制造企业生产管理应用,目前与中铁物流等企业联合开展了一系列应用试点。同时,面对目前频发的冷链食品疫情风险,也正在联合信通院共同研究集装箱行业二级节点如何服务于冷链集装箱全流程管理,从而加强食品冷链过程监管,实现冷链食品可精准溯源和追踪,从而提升防疫抗疫水平。

作者简介

李媛红:深圳市标准技术研究院物联网所副所长,主要从事物联网、工业互联网、智能制造等领域标准研制、产业研究、技术咨询与应用推广等工作。

胡龙珍:深圳市标准技术研究院物联网所工程师,主要从事物联网、工业互联网等领域标准研制与应用推广等工作。
