新名词|工业互联网体系架构

2017/3/31 9:50:54 人评论次浏览来源：制云分类：其他

本期新名词-工业互联网体系架构

一、什么是工业互联网？

工业互联网是互联网和新一代信息技术与工业系统全方位深度融合所形成的产业和应用生态，是工业智能化发展的关键综合信息基础设施。其本质是以机器、原材料、控制系统、信息系统、产品以及人之间的网络互联为基础，通过对工业数据的全面深度感知、实时传输交换、快速计算处理和高级建模分析，实现智能控制、运营优化和生产组织方式变革。工业互联网可以重点从“网络”、“数据”和“安全”三个方面来理解。其中，网络是基础，即通过物联网、互联网等技术实现工业全系统的互联互通，促进工业数据的充分流动和无缝集成；数据是核心，即通过工业数据全周期的感知、采集和集成应用，形成基于数据的系统性智能，实现机器弹性生产、运营管理优化、生产协同组织与商业模式创新，推动工业智能化发展；安全是保障，即通过构建涵盖工业全系统的安全防护体系，保障工业智能化的实现。工业互联网的发展体现了多个产业生态系统的融合，是构建工业生态系统、实现工业智能化发展的必由之路。

二、工业互联网的业务需求是什么？

工业互联网的业务需求可从工业和互联网两个视角分析，如图1所示。

从工业视角看，工业互联网主要表现为从生产系统到商业系统的智能化，由内及外，生产系统自身通过采用信息通信技术，实现机器之间、机器与系统、企业上下游之间实时连接与智能交互，并带动商业活动优化。其业务需求包括面向工业体系各个层级的优化，如泛在感知、实时监测、精准控制、数据集成、运营优化、供应链协同、需求匹配、服务增值等业务需求。

从互联网视角看，工业互联网主要表现为商业系统变革牵引生产系统的智能化，由外及内，从营销、服务、设计环节的互联网新模式新业态带动生产组织和制造模式的智能化变革。其业务需求包括基于互联网平台实现的精准营销、个性定制、智能服务、众包众创、协同设计、协同制造、柔性制造等。

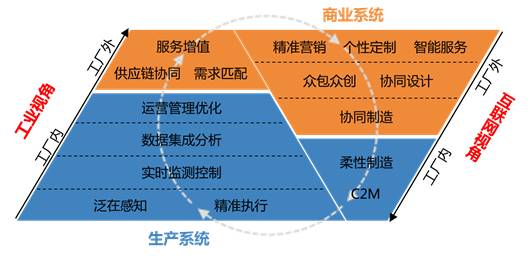

图1工业互联网业务视图

三、什么是工业互联网的“新四化”？

一是智能化生产，即实现从单个机器到产线、车间乃至整个工厂的智能决策和动态优化，显著提升全流程生产效率、提高质量、降低成本。二是网络化协同，即形成众包众创、协同设计、协同制造、垂直电商等一系列新模式，大幅降低新产品开发制造成本、缩短产品上市周期。三是个性化定制，即基于互联网获取用户个性化需求，通过灵活柔性组织设计、制造资源和生产流程，实现低成本大规模定制。四是服务化转型，即通过对产品运行的实时监测，提供远程维护、故障预测、性能优化等一系列服务，并反馈优化产品设计，实现企业服务化转型。

四、工业互联网体系架构是什么？

工业互联网的核心是基于全面互联而形成数据驱动的智能，网络、数据、安全是工业和互联网两个视角的共性基础和支撑。其中，“网络”是工业系统互联和工业数据传输交换的支撑基础，包括网络互联体系、标识解析体系和应用支撑体系；“数据”是工业智能化的核心驱动，包括数据采集交换、集成处理、建模分析、决策优化和反馈控制等功整个数据智能体系；“安全”是网络与数据在工业中应用的安全保障，包括设备安全、网络安全、控制安全、数据安全、应用安全和综合安全管理，表现为通过涵盖整个工业系统的安全管理体系。

图2工业互联网体系架构

基于工业互联网的网络、数据与安全，工业互联网将构建面向工业智能化发展的三大优化闭环。一是面向机器设备运行优化的闭环，核心是基于对机器操作数据、生产环境数据的实时感知和边缘计算，实现机器设备的动态优化调整，构建智能机器和柔性产线；二是面向生产运营优化的闭环，核心是基于信息系统数据、制造执行系统数据、控制系统数据的集成处理和大数据建模分析，实现生产运营管理的动态优化调整，形成各种场景下的智能生产模式；三是面向企业协同、用户交互与产品服务优化的闭环，核心是基于供应链数据、用户需求数据、产品服务数据的综合集成与分析，实现企业资源组织和商业活动的创新，形成网络化协同、个性化定制、服务化延伸等新模式。

五、工业互联网网络体系框架是什么？

随着智能制造的发展，工厂内部数字化、网络化、智能化及其与外部数据交换需求逐步增加，工业互联网呈现以三类企业主体、七类互联主体、八种互联类型为特点的互联体系，如图3所示。

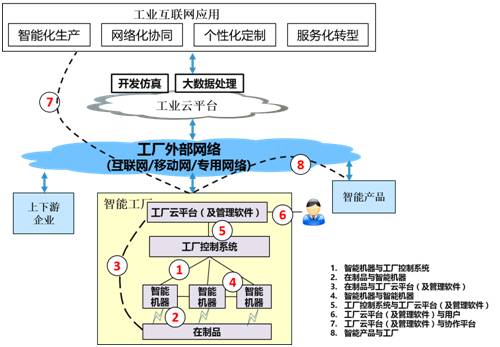

图3工业互联网互联示意

三类企业主体包括工业制造企业、工业服务企业（围绕设计、制造、供应、服务等环节提供服务的各类企业）和互联网企业，这三类企业的角色在不断渗透、相互转换。七类互联主体包括在制品、智能机器、工厂控制系统、工厂云平台（及管理软件）、智能产品、工业互联网应用。八种互联类型包括了七类互联主体之间复杂多样的互联关系，成为连接设计能力、生产能力、商业能力以及用户服务的复杂网络系统。

六、与现有互联网包含互联体系、DNS体系、应用服务体系三个体系相类似，工业互联网中对应的三个重要的体系是什么？

一是网络互联体系，即以工厂网络IP化改造为基础的工业网络体系。包括工厂内部网络和工厂外部网络“两大网络”。二是地址与标识体系，即由网络地址资源、标识、解析系统构成的关键基础资源体系。三是应用支撑体系，即工业互联网业务应用交互和支撑能力，包含工业云平台和工厂云平台，及其提供的各种资源的服务化表述、应用协议。

七、什么是工业互联网的数据体系？

工业大数据是指在工业领域信息化应用中所产生的数据，是工业互联网的核心，是工业智能化发展的关键。工业大数据是基于网络互联和大数据技术，贯穿于工业的设计、工艺、生产、管理、服务等各个环节，使工业系统具备描述、诊断、预测、决策、控制等智能化功能的模式和结果。工业大数据从类型上主要分为现场设备数据、生产管理数据和外部数据。

工业互联网数据架构，从功能视角看，主要由数据采集与交换、数据预处理与存储、数据建模、数据分析和数据驱动下的决策与控制应用四个层次五大部分组成。

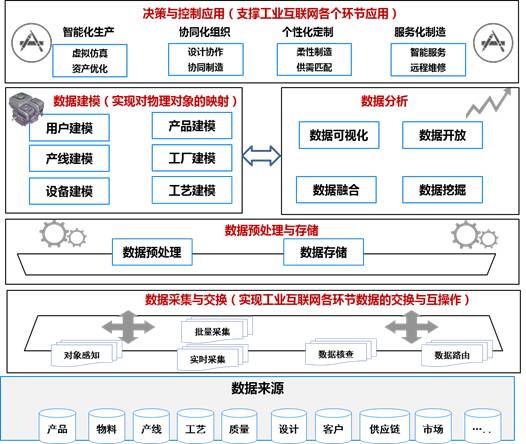

图4工业互联网数据体系参考架构

八、什么是工业互联网的安全体系？

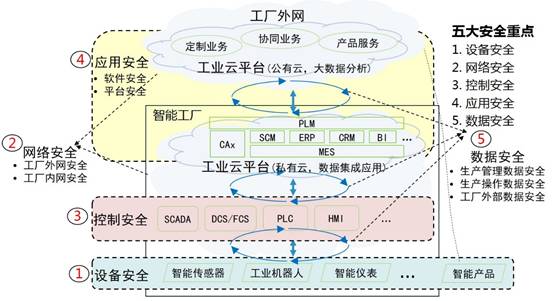

工业互联网的安全需求可从工业和互联网两个视角分析。从工业视角看，安全的重点是保障智能化生产的连续性、可靠性，关注智能装备、工业控制设备及系统的安全；从互联网视角看，安全主要保障个性化定制、网络化协同以及服务化延伸等工业互联网应用的安全运行以提供持续的服务能力，防止重要数据的泄露，重点关注工业应用安全、网络安全、工业数据安全以及智能产品的服务安全。因此，从构建工业互联网安全保障体系考虑，工业互联网安全体系框架主要包括五大重点，设备安全、网络安全、控制安全、应用安全和数据安全。
