汽车生产线的MES应用

2017/6/15 16:49:14 人评论次浏览来源：四川高威新潮分类：MES

MES系统是一整套面向制造企业车间执行层的，生产信息化管理系统。

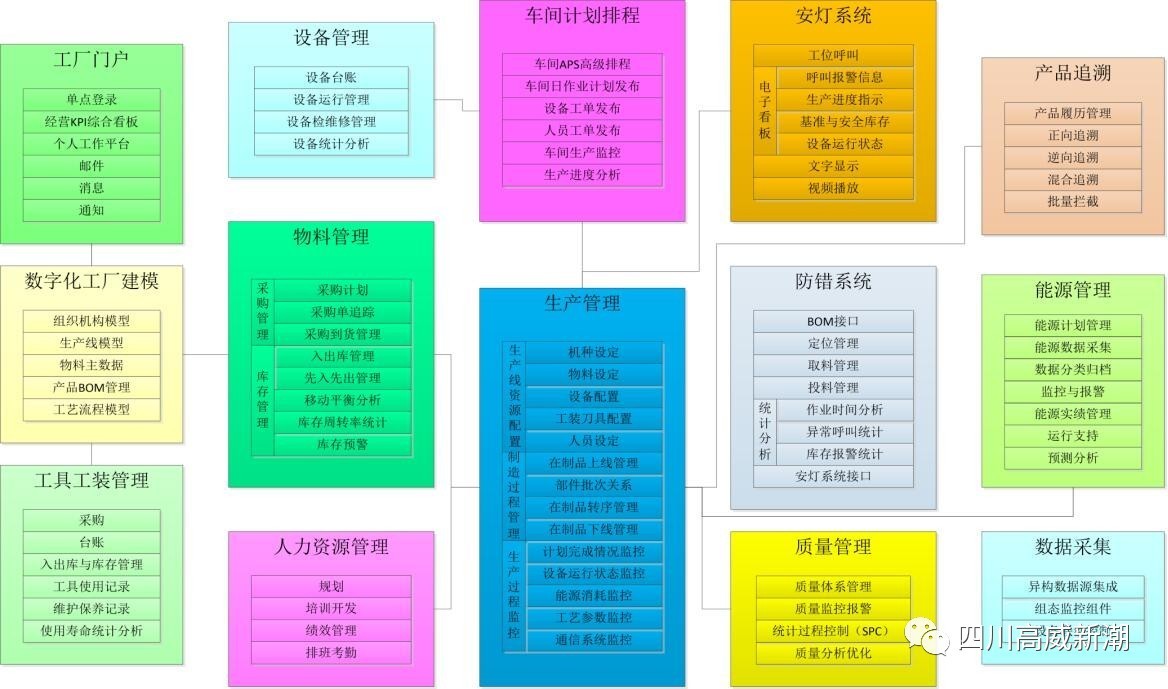

高威股份的MES事业部，为企业提供10+项管理模块，包括：制造主数据管理、生产计划排程、生产过程管理、质量分析、生产防错、产品追溯、能源分析、电子看板与安灯、工装工具管理、设备管理、物料与仓储管理、人力资源管理、采购管理、成本管理、数据集成分析等。

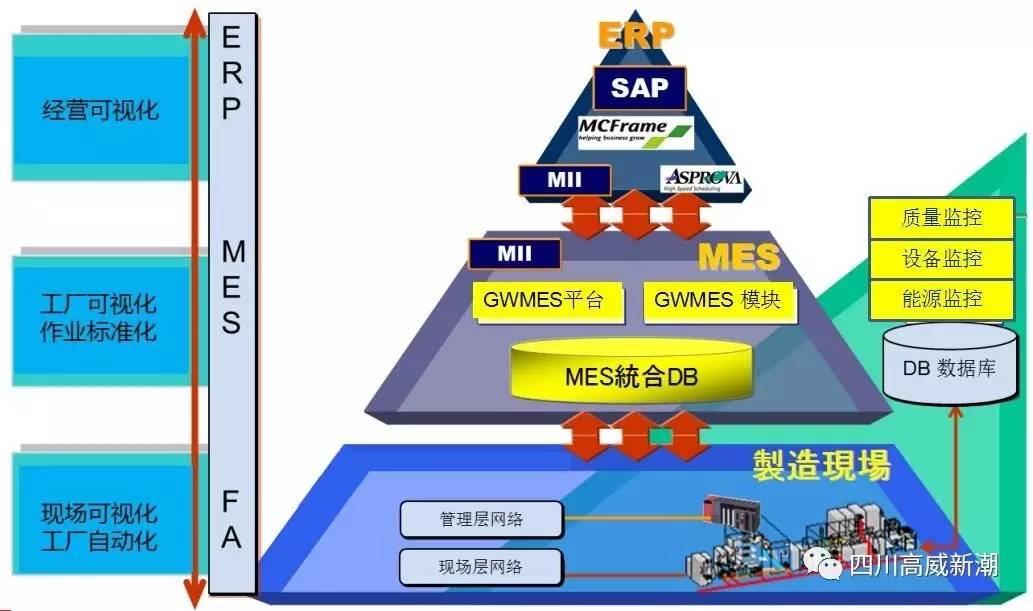

作为企业的制造协同管理平台，MES系统的各个模块之间既相对对立，又紧密联系。一个设计良好的MES系统可以在统一平台上集成诸如数字化工厂建模、生产调度、产品跟踪、质量控制、设备故障分析、数据采集、网络报表、企业门户等管理功能，使用统一的数据库和通过网络联接，可以同时为生产部门、质检部门、工艺部门、物流部门等提供车间管理信息服务。系统通过强调制造过程的整体优化来帮助企业实施完整的闭环生产，协助企业建立一体化和实时化的ERP/MES/FA信息体系。

工程案例：广汽本田AE-MES系统

1、简介

AE-MES 系统借助安装在各个工位的人机界面、按钮盒，以及现场 CC-Link IE 总线、 PLC、PC 服务器等控制、通信设备，通过读写头、扫描枪、摄像头等识别装置对产品标识码进行读取或写入，结合设备数据自动采集、生产指示自动下发，记录各工序生产信息和判定结果，确保产品生产顺序，产品规格与生产指示一致，实现产品履历的记录、查询和追溯、生产过程防错、重要部品与产品数据绑定、异常呼叫、配膳等功能。

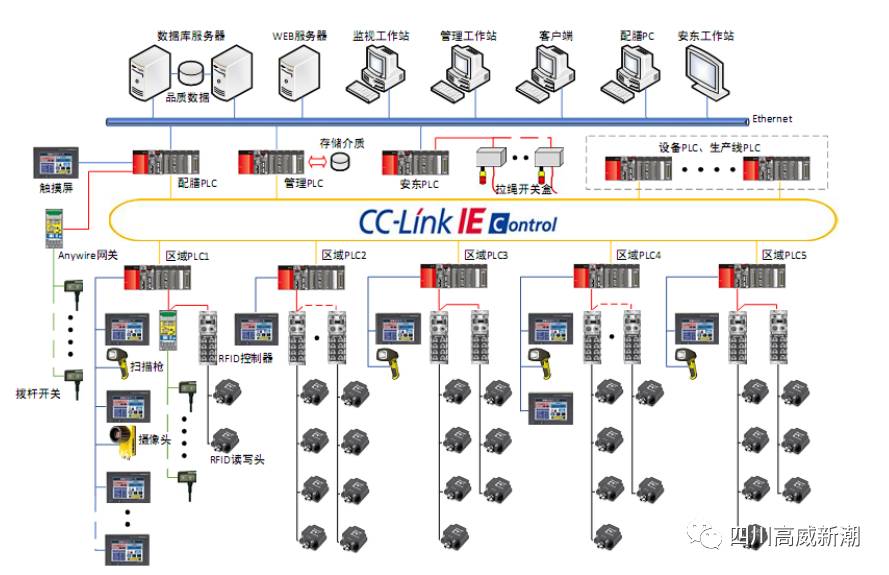

2、系统拓扑图

3、核心功能说明

1) 产品追溯、查询

为满足国家法规要求，实现对一台份零件批次的追溯， AE-MES 系统在每个工位都将当前生产的发动机号通过读写头写入 Tag标签内，并随产品载具流转。到达各管理工位后，能通过读写头读取发动机号，将发动机号与各工位生产时间、重要部件流水号、生产工艺数据等信息进行绑定，存储在服务器中。通过客户端PC 或 WEB 网络就可方便查询发动机的生产信息。

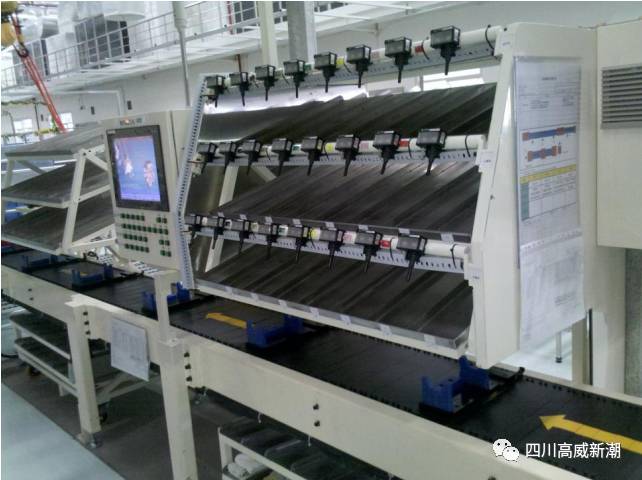

2) 轴瓦选配

根据曲轴配组号、缸体配组号、连杆配组号之间的匹配关系，系统对该发动机所需要的主轴上轴瓦、下轴瓦和连杆瓦进行选配指示。部品组号打刻在部品上，由摄像头自动进行视觉识别。作业人员只需根据料架上拨杆开关亮灯情况在相应的料架槽中提取正确颜色轴瓦、连杆瓦，系统判断是否从正确的料架槽中提取轴瓦、连杆瓦，如果错误则系统发出蜂鸣音提示。

3) 力矩管理

发动机到位后通过读写头读取 Tag 标签明确发动机信息，电动扳手的控制器和拧紧设备的PLC 根据发动机信息，由事先设定的程序输出相应的扭矩与OK/NG 判定值。 AE-MES 系统记录下一台份发动机的全部扭矩及 OK/NG判定值，其中拧紧设备包含扭矩值、拧紧角度和拧紧时间三类数据;当扭矩值不符合规格要求时，第三方厂家拧紧系统会发出蜂鸣音提示，并将 NG 判定信号发送至AE-MES 系统。系统收到关键工位的 NG 信号时向生产线 PLC 发出禁止放行信号，使 NG 的发动机不能流转到下一工序。

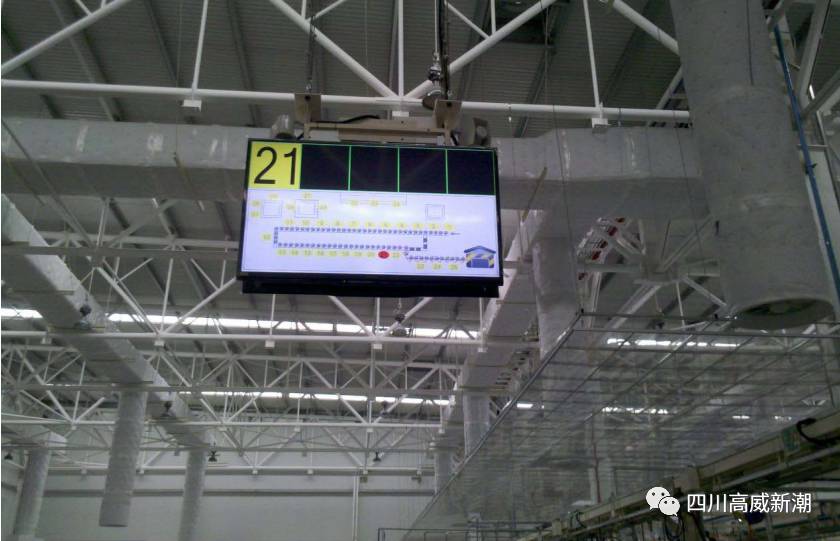

4) 异常呼叫(安东)

生产线作业人员遇作业异常时，通过拉动自己附近的拉绳开关盒将信息传递给线外，对应拉绳开关盒灯柱亮灯，并且在现场大屏幕上会显示发出异常呼叫的区域。线外可以根据大屏幕指示信息在最短时间内到达异常呼叫发出的岗位了解信息并帮助作业人员排除异常，保证安定的作业环境。
