COB封装流程
第1步：扩晶。采用扩张机将厂商提供的整张LED晶片薄膜均匀扩张，使附着在薄膜表面紧密排列的LED晶粒拉开，便于刺晶。
第二步：背胶。将扩好晶的扩晶环放在已刮好银浆层的背胶机面上，背上银浆。
点银浆。适用于散装LED芯片。采用点胶机将适量的银浆点在PCＢ印刷线路板上。
第三步：将备好银浆的扩晶环放入刺晶架中，由操作员在显微镜下将LED晶片用刺晶笔刺在PCB印刷线路板上。
第四步：将刺好晶的PCB印刷线路板放入热循环烘箱中恒温静置一段时间，待银浆固化后取出(不可久置，不然LED芯片镀层会烤黄，即氧化，给邦定造成困难)。如果有LED芯片邦定，则需要以上几个步骤；如果只有IC芯片邦定则取消以上步骤。
第五步：粘芯片。用点胶机在PCB印刷线路板的IC位置上适量的红胶(或黑胶)，再用防静电设备(真空吸笔或子)将IC裸片正确放在红胶或黑胶上。
第六步：烘干。将粘好裸片放入热循环烘箱中放在大平面加热板上恒温静置一段时间，也可以自然固化(时间较长)。
第七步：邦定(打线)。采用铝丝焊线机将晶片(LED晶粒或IC芯片)与PCB板上对应的焊盘铝丝进行桥接，qfn封装尺寸，即COB的内引线焊接。
第八步：前测。使用专用检测工具(按不同用途的COB有不同的设备，简单的就是高精密度稳压电源)检测COB板，将不合格的板子重新返修。
第九步：点胶。采用点胶机将调配好的AB胶适量地点到邦定好的LED晶粒上，吉林封装尺寸，IC则用黑胶封装，然后根据客户要求进行外观封装。
第十步：固化。将封好胶的PCB印刷线路板放入热循环烘箱中恒温静置，根据要求可设定不同的烘干时间。
第十一步：后测。将封装好的PCB印刷线路板再用专用的检测工具进行电气性能测试，区分好坏优劣。

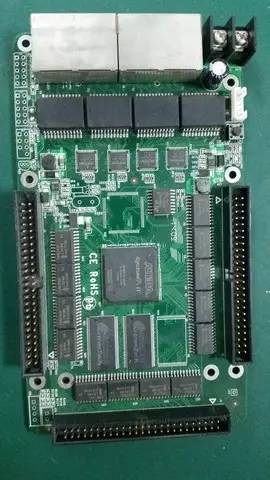

电子封装应用电子封装系统地介绍了电子产品的主要制造技术。内容包括电子制造技术概述、集成电路基础、集成电路制造技术、元器件封装工艺流程、元器件封装形式及材料、光电器件制造与封装、太阳能光伏技术、印制电路板技术以及电子组装技术。
以前很多电子封装材料用的都是陶瓷，mes封装尺寸，玻璃以及金属。但是新型密封质料环氧树脂材料，相对其他材料来说，密封性能更好，并且对于一些特殊仪器，可直接埋入泥土中利用，并且不受腐化。这样来说，就与外界绝|对隔离了。很多电子产品出产商均在为打开本身产品的外埠市场而懊恼，想打开外埠市场应该把各地的经销商开辟出来，那么就必要一套有用的分销轨制，其实电子封装产品简单的来说就是电子产品的保护罩，让电子产品免受外界环境的影响。
比如化学腐蚀，比如大气环境，pcba封装尺寸，氧化等。为了让电子产品更好的经久耐用，提高寿命。所以电子封装工艺技术就非常的重要了。温度，气体用量等都要注意火候，大一点不行，小一点不行，多一点不行，少一点同样不行。电子技术已成为人类的名贵资源。同样，在军事范畴好像伊拉克战争所充足亮相的那样，电子产品已成为计谋资源，是决议计划之源，直接影响决议火力和机动力的先进和好坏。
