一、 引言
RFID技术是21世纪发展最快的一项高科技技术。随着与传统网络的结合，RFID技术展现出巨大的市场应用潜力，被称为“物联网”和“第二代Internet”。
目前，RFID技术正在零售、医药、运输等领域得到广泛应用，而且正在渗透到各传统行业中。车辆管理是RFID技术增长最快的领域之一，许多企业通过将RFID标签与车辆管理系统融合，可以自动、实时、智能地实现复杂的车辆监控和调度管理。在这样的背景下，钢铁公司将RFID技术引入到日常管理的工作中，提高自身智能化管理水平。由于钢铁公司车辆管理要求系统不仅能稳定、安全的运行，而且能更好地解决各大门进出车辆识别管理困难的问题。本管理系统采用了RFID技术和图像识别技术，结合现代计算机技术、自动控制技术实现车辆自动识别和信息化管理一体化。同时，为进出车辆管理实现车辆信息数字化、车辆识别自动化和车辆管理智能化并与钢铁公司已有系统进行交互，提高钢铁公司整体管理水平。
整个系统是集自动识别技术、图像识别技术、门禁技术、计算机控制技术、网络技术、车辆信息管理于一体的高科技产品。各个子系统之间能实现数据共享与同步，并通过TCP/IP协议相互通讯。
二、 系统组成和场景描述及子系统划分
1. 系统架构

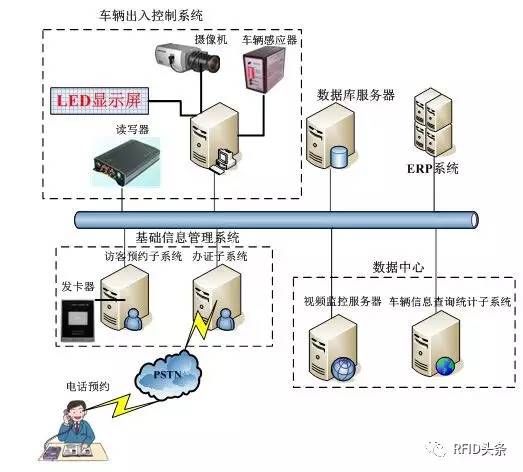

图1 系统架构图
2. 系统描述
系统主要分成车辆出入控制、数据中心、基础信息管理三个部分，如图2。车辆出入控制部分包括智能门禁系统与相关的硬件设备;智能门禁系统负责对车辆出入场的控制及视频监控、图像抓拍等功能。数据中心包括视频监控服务器和车辆信息查询统计系统，其中视频监控服务器与智能门禁系统采用TCP/IP协议进行通讯并存储各个智能门禁系统视频图像到数据中心的固定文件中，便于WEB浏览;车辆信息查询统计系统为每个授权用户提供WEB浏览车辆出入门禁信息、视频图像、抓拍的图片等功能。基础信息管理部分包括访客预约子系统和办证子系统，其中访客预约子系统提供了访客预先注册、发卡功能，可以大大节省访客访问的时间;办证子系统为车辆办理电子标签车辆识别卡(以下简称车辆卡)，该车辆卡是车辆出入门禁的凭证。
三、 各子系统简介
1. 车辆出入控制系统
车辆出入控制系统主要由以下几部分组成，如图2所示，每个大门配置基本一致。
2 智能门禁系统
2 全自动道闸
2 车辆检测器
2 中文电子显示屏
2 读写器
2 天线
2 摄像机
2 摄像头

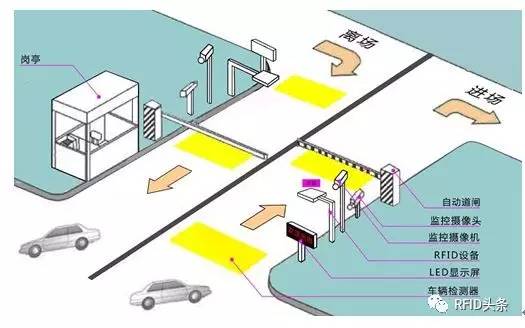

图2 车辆出入控制示意图
智能门禁系统
车辆驾至入口，车辆检测器检测到有车来，LED屏显示“欢迎光临”字样。开启视频监控，读写器开始读卡。判断车辆有无安装车辆卡，未安装则发放临时卡(政府车辆)或去办证中办卡;已安装则读写器读取电子标签信息，根据厂外倒运作业、副产品销售、物资采购等相关条件，判断车辆卡的有效性。如果该车辆卡无效，语音报警，LED屏显示出错信息，去办证中心，协调车辆入场事宜。如果该电子标签有效，允许车辆入场，抓拍车辆图片及图像识别。智能门禁系统通过TCP/IP协议与ERP系统通讯，获得ERP系统中与该车辆卡相关的信息，经过处理显示在界面上。道闸自动打开，车辆经过。防砸车装置检测器检测到车辆通过，自动关闭道闸，关闭读写器，关闭视频监控。车辆入场信息自动保存到数据库服务器中，车辆入场流程结束，如图3所示。

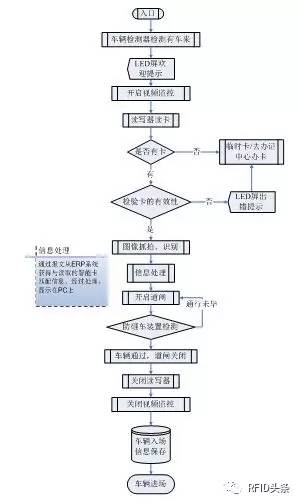

图3车辆进场工作流程
车辆驾至出口，车辆检测器检测到有车来，LED屏显示“请读卡”字样。开启视频监控，读写器开始读卡。根据车辆入场等信息，判断车辆卡的有效性。如果该车辆卡无效，语音报警(可选)，LED屏显示出错信息，车辆卡失效处理。如果该车辆卡有效，判断该车辆卡是否是临时卡，是则收回临时卡。抓拍车辆图片及图像识别(可选)。智能门禁系统读取该车辆卡保存在数据库中相关的信息，经过处理显示在界面上。道闸自动打开，车辆经过。防砸车装置检测器检测到车辆通过，自动关闭道闸，关闭读写器，关闭视频监控。车辆出场信息保存到数据库服务器中，车辆出场流程结束，如图4所示。
图4 车辆出场工作流程
2. 基础信息管理
访客预约子系统
提供车辆来访的预先注册、发卡功能。访客申请来访预约，启动访客预约功能软件。工作人员填写访客预约申请表，保存至数据库中。根据预约信息制作临时卡，并生成一个预约编号给访客。访客来访时，根据预约编号领取临时卡，访客预约结束，如图5所示。

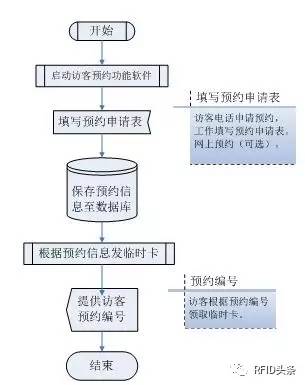

图5 访客预约子系统流程
3. 数据中心
视频监控服务器
视频监控服务器与智能门禁系统采用TCP/IP协议进行通讯，可以同时与所有智能门禁系统通讯。在服务器软件上，用户选择大门，即可出现所选大门的视频监控图像。该软件具有实时接收从智能门禁发送过来的视频图像的功能，并具有存储该视频图像、抓拍图片等功能。可对实时接收的视频图像进行在线亮度、对比度、饱和度、色调、显示模式(正常模式，覆盖模式)、播放效果的调节。
车辆信息查询统计子系统
采用当今流行的B/S系统结构，构建于微软公司最新.NET系统和SQL Server 2000大型数据库软件。具有良好的系统灵活性和扩展性，大型数据库系统确保数据的快速安全与稳定。通过internet网，可以远程浏览、监视公司各个大门的车辆出入信息及相关报表。只要拥有一台可以上网的计算机，通过浏览器授权登录使用该系统，无论您是在办公室、家里、旅途中都可以进入系统得到您所需要的信息，如图6。

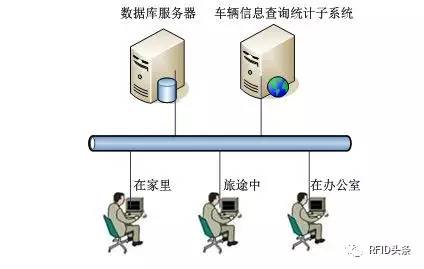

图6车辆信息查询统计子系统示意图
四、 系统设计原则及技术特点
1. 系统设计原则
可靠性和稳定性
系统在开发起始，设备选型、网络设计、软件设计等各个方面都作了充分考虑，保证各个子系统的运行可靠，同时兼顾各个子系统通讯时高效，稳定。
可扩展性
为了便于软件以后的升级，系统采用模块化设计思想。使得软件在以后的升级中，可以在不改动系统结构下方便地进行功能扩展。
智能化
软件在设计中充分考虑用户数据智能化处理能力，尽可能的将各种数据自动处理，以其给用户一个满意的结果。
可操作性
在软件的操作上，软件将给用户提供各种快捷操作方式，使用户在软件使用上可以以最快，最方便的方式完成操作。
2. 技术特点
系统采用了当前最流行的两种技术，ASP.NET2.0的WEB技术和Smart Client技术(智能客户端)。后台数据库使用SQL Server 2000。
WEB技术
WEB开发的软件对于传统桌面软件有一个和明显的优势，那就是方便快捷的部署，方便快捷的升级。用户可以不需安装任何其他的软件的情况下随时方便使用。ASP.NET2.0是微软对上一代的ASP.NET1.1技术的革新化的升级。她在继承了上一代的技术特点以外，同时回归了ASP时代的一些优势的特点，对数据库的支持上也到达了一个新的高度。
Smart Client技术
Smart Client中文称作智能客户端，是微软为了弥补桌面软件的不足，同时充分利用桌面软件的一些优势而提出来的一个技术。她可以通过服务器自动的升级和严格的版本管理，解决了桌面软件的部署和DLL“地狱”的问题;同时兼有了桌面软件表现力丰富，易于操作，易于和硬件通讯的特点。
数据传输的特点
本系统是基于网络的软件系统，对数据的实时性要求比较高，数据的远程传输是整个系统中比较重要的部分。本系统提供两种远程数据传输模式：基于Internet的TCP/IP数据传输模式和基于GPRS的数据传输。基于Internet的TCP/IP数据传输模式是建立在各个门岗点都有网络的接入的基础上，数据通过TIP/IP协议将数据传输到服务器。基于GRPS的数据传输模式是建立在门岗点没有网络接入时，数据的传输通过GPRS网络将数据传输到服务器。
五、 结论
该系统是汇集RFID技术、自动控制技术、视频监视技术、车辆自动识别及车辆管理信息化、智能化管理于一体的钢铁公司现代化管理系统。车辆出入控制系统可以远距离快速自动识别出入场的车辆，与数据库服务器中资料相比较，完成车辆身份的权限确认。同时具有智能相关控制设备、报警提示、信息浏览、查询、数据通讯、视频监控等功能。人机智能界面更体现了系统的人性化设计。除实时显示车辆进出场提示内容外，还同时显示日期、时间、载货、视频、图像等信息，并可根据客户需求显示特定内容的信息，使管理更加方便、直观。访客预约子系统提供了访客预先注册功能，大大节省访客排队注册功能。为了便于整个公司信息的共享与查询，提供了车辆信息查询统计子系统。通过internet网，只要拥有一台可以上网的计算机，在办公室、家里、旅途中就可以远程浏览公司各个大门的车辆出入信息及相关报表。
