超全面电磁屏蔽（EMC）解决方案（必收藏）

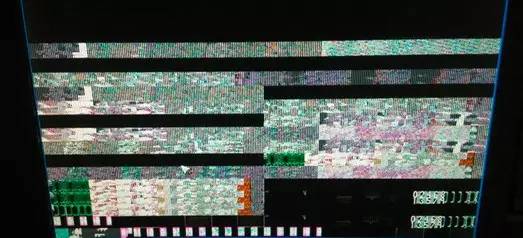

【引言】相信搞电子产品开发的朋友，都有过深刻而痛苦的体会，辛辛苦苦设计好所有产品工作，等到样机打样试机时，要么电磁辐射超标，要么旁边突然有人打个手机，设备莫名其妙的“挂”了，出现各种异常、宕机、严重的直接冒烟……囧……

在全球市场化和国际贸易更加频繁的今天，如果电子产品EMC指标不符合国际和使用国家的相关标准，就被列入不合格产品，无法出售，更谈不上电子产品的价值……

在继续谈论EMC之前，我们需要先了解一下EMC是什么！

EMC（Electro Magnetic Compatibility）即，电磁兼容性，是指设备或系统在其电磁环境中符合要求运行并不对其环境中的任何设备产生无法忍受的电磁干扰的能力。

因此，EMC包括两个方面的要求：

（1）是指设备在正常运行过程中对所在环境产生的电磁干扰不能超过一定的限值；

（2）是指设备对所在环境中存在的电磁干扰具有一定程度的抗扰度，即电磁敏感性。

EMC需要具备三个要素：

2.1 EMC概况

（1）EMC存在于所有电子产品

按照经典的电磁波理论，每个有电流通过的导体都会产生（发射）电磁波，也就是说，在电子产品中，每个电子元器件都是一个个电磁波发射源，都是一个个发射电磁波的小天线，有电子产品就有电磁波的产生。

一般我们常见电子产品的电磁波波段在几MHz~300GHz范围，也就是说，EMC是所有电子产品绕不过的门槛。

（2）我国电子产品EMC形式严峻，发展迅速

早在1996年，国家技术监督局同电子工业部对我国生产的微机产品进行一次全方位的抽样检查，合格率仅为61.5%。这对于出口大国而言是个警示，为此我国加快了对电子产品EMC相关工作的步伐，在全国建立了众多电子产品测试认证单位和实验室。

（3）EMC是个涵盖多学科的技术

EMC技术是门综合性边缘学科，它以电磁场和无线电技术的基本理论为基础，并涉及微波技术、微电子技术、计算机技术、通信和网络技术、新材料技术等。

2.2 EMC辐射危害

说到EMC的问题，不得不提一下，与我们息息相关，我们日夜相伴、随手不离的……——手机！

手机辐射到底能不能致癌？

那么，电子产品的电磁辐射怎么解决的呢？

目前主流的方法是，经过电子、通信技术、新材料等方面进行解决。

EMC包含2个方面：

（1）电子设备本身对环境中电磁干扰的抵抗能力；

（2）电子设备向周围环境释放的电磁干扰的程度。

针对EMC的2个方面，工程上的解决办法也是针对每个方面的特性进行：

（1）改良电子设备中的电路设计，采用滤波器件、不同特性元器件分开布局（局部增加屏蔽罩、粘贴金属箔、也有采用金属编织网等方法）；

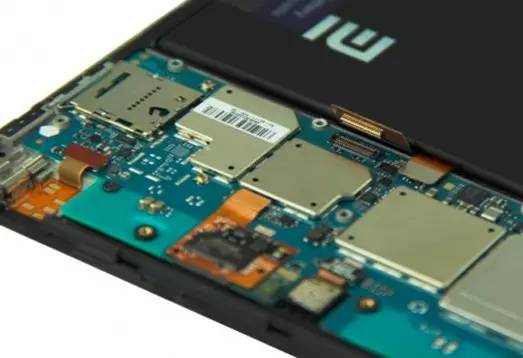

金属屏蔽罩

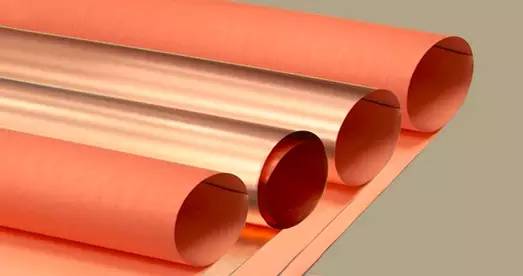

铜箔屏蔽

金属箔屏蔽带

（2）在整个电子设备外壳就具有高电磁波发射能力的电路和器件周围，添加电磁波屏蔽罩、粘贴金属箔、喷涂导电涂料、镀一层导电金属层、增加电磁波吸收材料。

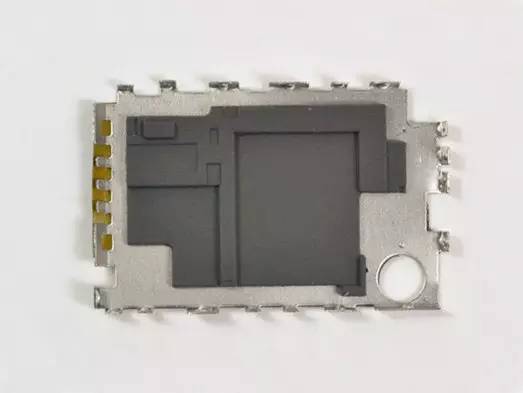

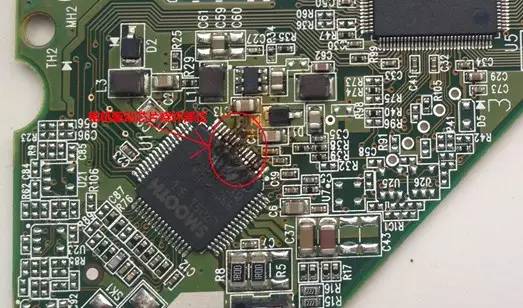

电磁屏蔽毡（屏蔽芯片）_黑色部分

电磁屏蔽毡

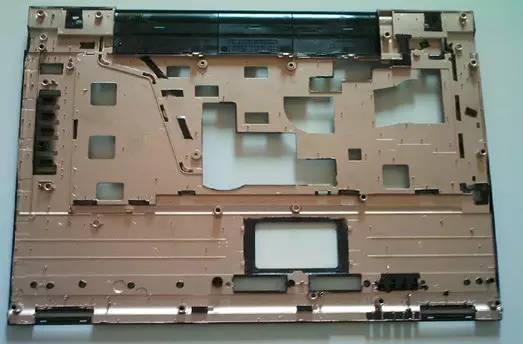

电镀导电屏蔽层

喷涂电磁屏蔽涂料

电磁波经过一种材料会产生如下3种情况：

反射、吸收和透过。

目前主流的电磁屏蔽解决方案材料有：

不锈钢、铜箔、铝箔、导电涂料、电磁波吸收材料（铁氧体、镍粉、碳黑、羰基铁等）。

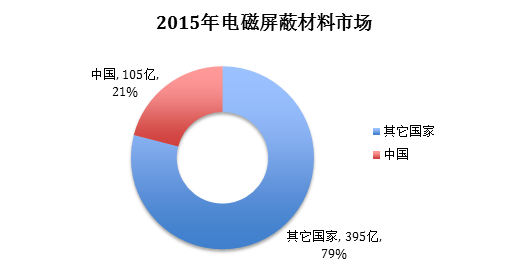

据智研咨询集团研究表明，2015年消费类电子产品发货量预计约25亿台，按每台消费电子消耗20元人民币的电磁屏蔽材料来估算，2015年电磁屏蔽材料市场将达约500亿元人民币。

而中国是全球最大的电子产品生产国，根据工业和信息化部和In-Stat数据预计，目前我国电子产品市场规模不少于占全球的21%，也就是说国内电磁屏蔽材料市场约105亿元人民币。

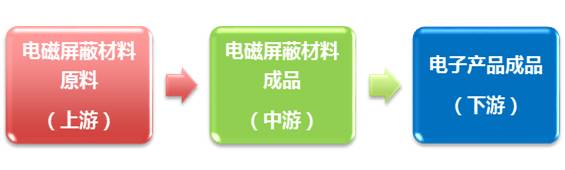

6.1电磁屏蔽材料产业链：

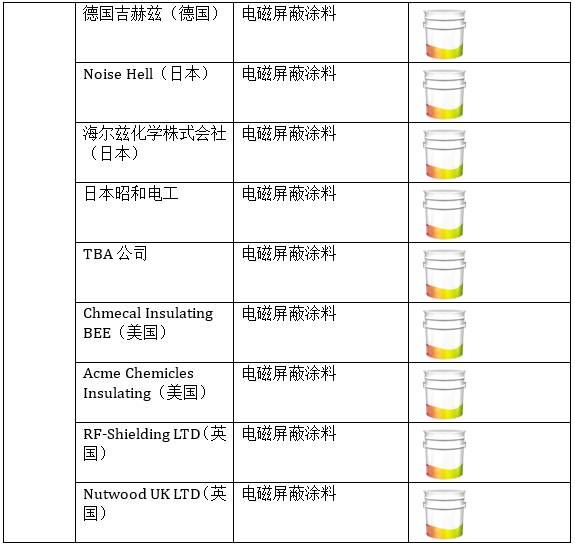

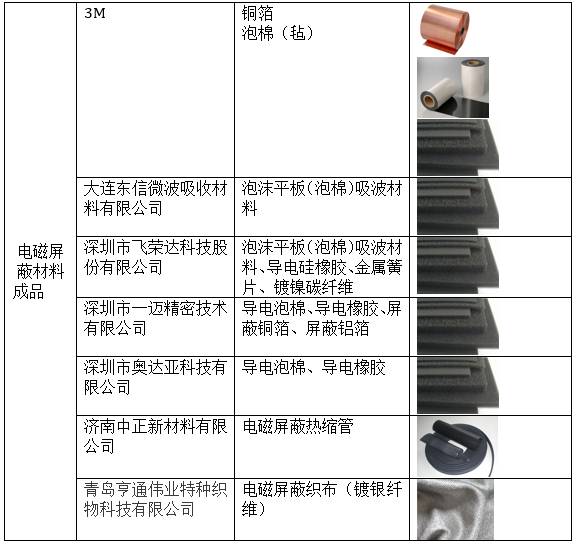

6.2 部分电磁屏蔽相关材料厂家（排名不分先后）：

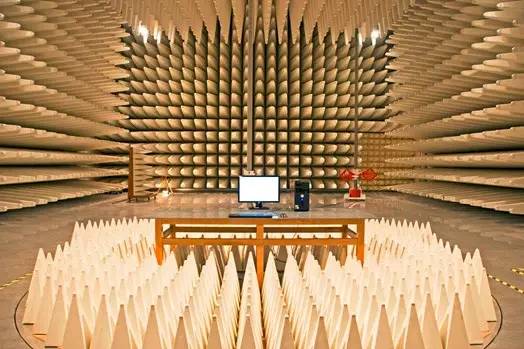

目前已经形成一个完整地测试产业链，包含线下（实体测试单位）和线上（O2O的测试服务企业，例如，我要测等平台）。

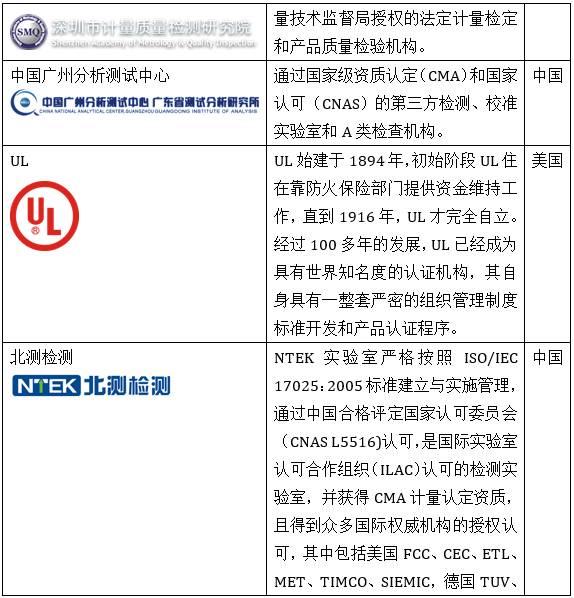

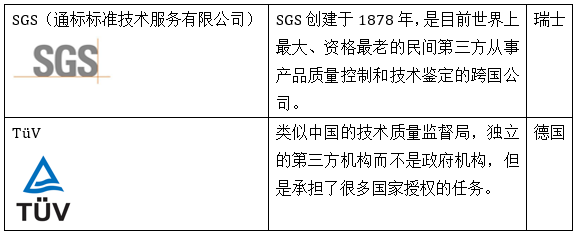

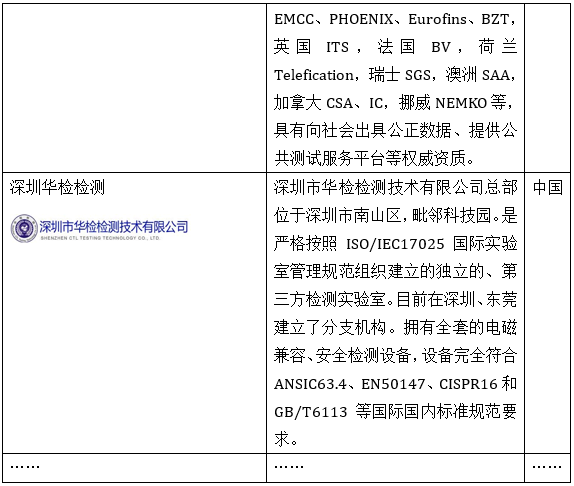

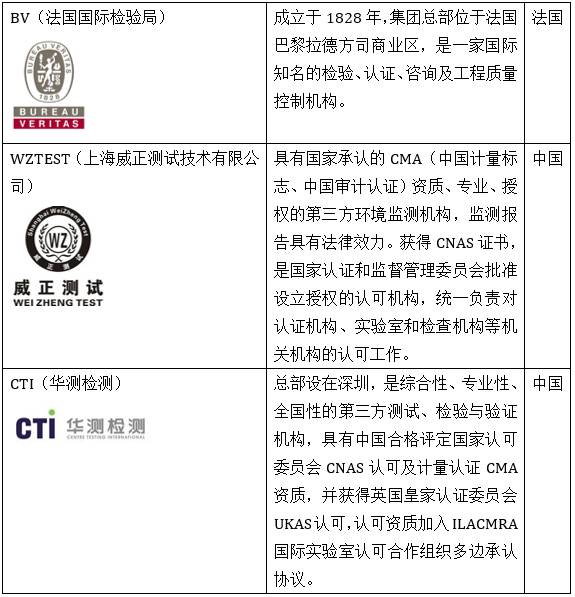

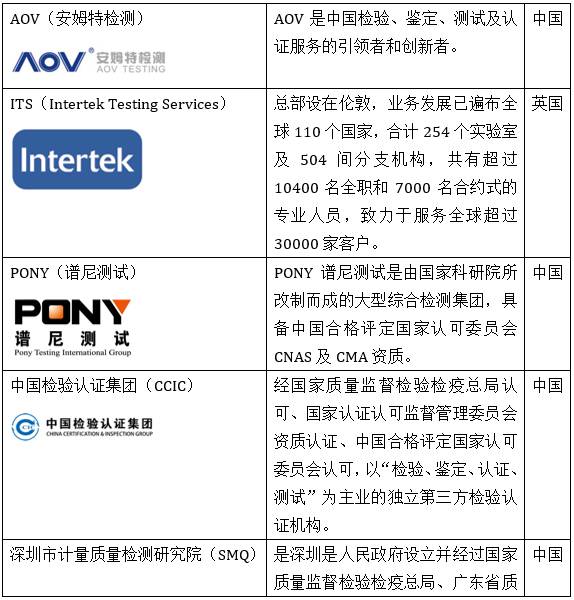

7.1 部分主要测试单位（线下，排名不分先后）

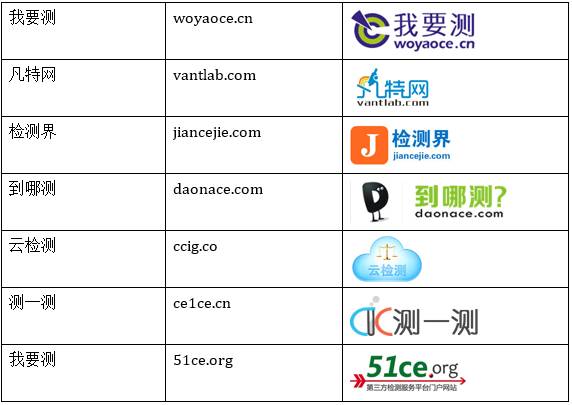

7.2 测试服务单位（线上）

我要测（woyaoce.cn）、凡特网（vantlab.com）、检测界（jiancejie.com）、到哪测（daonace.com）、云检测（ccig.co）、测一测（ce1ce.cn）、我要测（51ce.org）、科友网（china3lab.com）、第三方检测联盟（3tpi.com）……

7.3 EMC主要测试设备厂家

（1）国外厂家

安捷伦、德国SCHWARZBECK；

（安捷伦）

（德国SCHWARZBECK）

（2）国内厂家

上海三基电子工业有限公司、苏州泰思特电子科技有限公司、上海普锐马电子有限公司、杭州远方东扬精测系统（上海）有限公司、北京世纪汇泽科技有限公司。

（上海三基电子工业有限公司）

（苏州泰思特电子科技有限公司）

（上海普锐马电子有限公司）

（杭州远方东扬精测系统（上海）有限公司）

（北京世纪汇泽科技有限公司）

7.4 测试价格（仅供参考，以具体测试单位为准）：

传导conduction emission （9kHz-30MHz） 450元/小时；

功率辐射power clamp （30MHz-300MHz） 450元/小时；

磁场辐射magnetic emission（9kHz-30MHz） 400元/小时；

空间辐射radiated emission（30MHz-18GHz） 600元/小时；

断续传导干扰click 400元/小时；

谐波harmonics class a,b ,c,d400元/小时；

电压闪烁flicker plt .pst 400元/小时；

静电ESD （±0.1-±16.5kV） 400元/小时；

辐射抗扰度（1GHz以下） 800元/小时；

辐射抗扰度（1GHz以上） 1000元/小时；

快速脉冲群EFT/B （±0.1-±4.4kV）400元/小时；

浪涌surge（0.1-6.6kV）400元/小时；

传导抗扰度CS（0.1-30V）400元/小时；

抗磁场干扰MS（0-120A/m）400元/小时；

断电Dips（0%-100%）400元/小时；

振荡波浪涌 Oscillatory Waves Surge0.1-6.6kV 波形100kHz 400元/小时；

谐波、谐间波抗干扰 Harmonic、interharmonic immunity 400元/小时；

磁场EFM 10Hz-400kHz （EN50366） 500元/一份报告。

国际电工委员会（International Electro technical Commission,简称IEC）

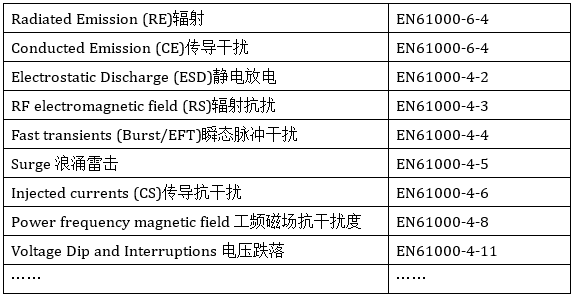

EMC主要的测试项目标准包括：

EN61000-3-2、EN61000-3-3、EN61000-6-4、EN61000-4-2、EN61000-4-3、EN61000-4-4、EN61000-4-5、EN61000-4-6、EN61000-4-8、EN61000-4-11。

随着新兴技术的出现，电磁材料及其制备技术也在不停的发展、变化：

（1）材料结构优化，改进成型工艺，采用新型的科技技术（例如，纳米技术、非晶化技术等）制备电磁屏蔽性能更好的电磁屏蔽材料；

（2）采用绿色技术、复合化技术，开发低成本、无污染、低密度、高性能的适应复杂电磁环境需要的新型材料；

（3）功能化与结构化相结合，既能实现电磁屏蔽功能，又能实现工程结构承重的带有“智能化”特性的屏蔽材料。

新材料在线APP还有更多相关行业解决方案

???

60页ppt全方位读懂注塑缺陷常见问题及解决方案

14张思维导图带你认识手机行业9大解决方案

家居行业20大创新材料解决方案

建筑防水材料解决方案

一直觉得做一个解决方案是一件特别烧脑的事，没想到回头一看新材料在线已经做了这么多，每一篇都是精华的汇集，快来看看吧！

• 14张思维导图带你认识手机行业9大解决方案【必收藏】

• 可穿戴设备解决方案大汇总

• 必收藏｜你想了解的手机屏幕解决方案全在这

• 家居行业20大创新材料解决方案

• 很全的冰箱材料解决方案

• 一文看懂空气净化器结构及材料解决方案

• 16种家居环保绿色材料解决方案，助你消除室内五大“隐形杀手”

• 智能手环腕带材料解决方案

• 建筑防水材料解决方案

• 充电桩外壳材料解决方案

• 金属织物给空间结构带来新的解决方案

• 多孔材料解决方案哪家强，寻材问料帮您忙！

• 汽车保险杠材料解决方案，为您的爱车保驾护航！

• 充电桩群雄论剑：聚焦综合解决方案创新与材质升级

• 无线充电解决方案 磁性材料消费扩大

• 改善电动汽车电池设计的有机硅材料解决方案

• 充电桩连接系统材料解决方案餐具材料解决方案：选对适合你的餐具

• ······

• 【大集合】多图解读碳纤维应用和解决方案

• 散热材料及散热解决方案研究报告

• 散热膜解决方案哪家强？

• 史上最全的电磁屏蔽（EMC）解决方案

• 60页ppt全方位读懂注塑缺陷常见问题及解决方案

• 史上最全：密封胶实际问题及解决方案大集合

• 钢化玻璃平整度问题及解决方案汇总

• 史上最全油漆常见问题及解决方案

• 最常见的十二大注塑成型问题及解决方案

• 金属注射成型（MIM）解决方案大全

• 作为隔音屏障和隐私防护的轻量级解决方案

• 吐血整理| 注塑件不良品的原因及解决方案

• 注塑海量实例解析及解决方案，你敢来挑战零缺陷吗？

• 大师带你聊聊——试模常见的问题点与解决方案

• 20条塑胶产品品质误判的原因及解决方案！

• 冷轧板厚度是怎样测量出来的—-高技术含量的解决方案

• 无电网家庭的电源解决方案

• 六种LED创意照明解决方案

• ·······

• 色料巨擘科莱恩发布创新色料解决方案和汽车色彩趋势指南

• 道康宁助客户经营差异化的LED解决方案

• 赢创为复合材料行业提供创新解决方案

• 汉高完全自动化的浸渗解决方案提供稳定的质量和密封性能

• 为什么ReRAM会成为物联网芯片主流内存解决方案？

• 杜邦纤维增强尼龙轻量化及高强度解决方案

• 美国ERP电子发布新一代LED电源解决方案

• 20条塑胶产品品质误判的原因及解决方案！

• 陶氏智慧包装解决方案：材料更少性能更好

• 作为隔音屏障和隐私防护的轻量级解决方案

• 科思创主推新一代有效隔离污染的美容解决方案

• 改善电动汽车电池设计的有机硅材料解决方案

• 陶氏和博世合作推出全聚乙烯软包装解决方案

• 诺贝丽斯为全新捷豹XFL提供全铝车身解决方案

• 西得乐热灌装包装解决方案 实现热灌装饮料高效集成化生产

• 安姆科发布新型Apex热灌装PET瓶及包装解决方案

• 科思创与帝斯曼携手推出木器涂料创新解决方案

• 塞拉尼斯推出系列创新聚合物解决方案

• 鑫达推出新型车用生物质轻量化材料解决方案

• 万华化学推出定制化材料解决方案 可“呼吸”TPU薄膜用于运动服饰

• ······

新材料在线APP年度会员

可无限制查看下载所有附件内容高清版

现在仅需98元/年

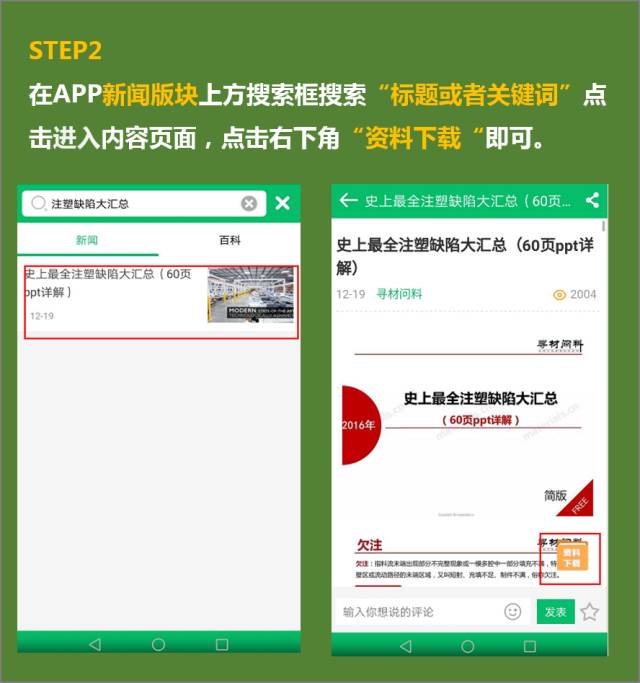

??查看下载高清版方式??
